Paneles de micro hormigón


La construccion de cualquier edificación con nuestro sistema se convierte en la tarea más fácil, rápida, duradera, confortable y económica del mercado.



DESCRIPCION



Los paneles de HORMYPOL® son fabricados con tecnología ecuatoriana, constituidos por dos láminas externas de 12 mm de espesor de micro hormigón vibro prensado y una lámina central de 50 mm de poli estireno expandido, embebida en cada una de las capas externas de micro hormigón se encuentra una malla hexagonal de acero. En los paneles en los que se solicita o requiere armadura de refuerzo, se incluye también dentro del micro hormigón en una o en ambas caras una malla de acero electro soldado.

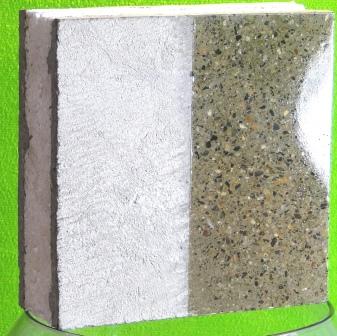

DETALLE GRÁFICO DE UN SEGMENTO DE PANEL

TIPO DE PANELES POR LA CUANTIA DE ACERO

PANEL SIMPLE:

Los paneles simples tienen esta denominación  porque en su interior no mantiene ningún tipo de acero de refuerzo, sino una malla hexagonal de alambre muy fino en cada cara, que cumple la función de evitar fisurados por contracción, así como absorber cierto impacto, sin embargo su estabilidad y resistencia a los agentes atmosféricos es idéntica a las otras presentaciones.

PANEL ARMADO:

Estos se diferencian de los anteriores por que en una o en ambas caras a más de la malla de impacto, mantiene una malla de acero electro soldada, embebida en el micro hormigón, produciendo un efecto de blindaje frente a posibles intentos de atravesarla, o de ser destruida por golpes muy fuertes.


PANEL DE LOSA DE ENTREPISO:


Sinembargo de las altas resistencias obtenidas en el panel simple, se ha diseñado el panel para losa de entrepiso, el que sobrepasa con un factor de seguridad mayor a cuatro los requerimientos de una solicitación normal, ya que mantiene una malla de acero electro soldada en la cara inferior, y una malla de alambre de 0.5 mm en la superior e inferior.

DIMENSIONES DISPONIBLES

  • b = 1,00 m.

  • h = 1,30m.

  • e = 74 mm.

  • W = 68,75 Kg/m2

  • Wt panel 1 x 1,30 = 89,37 Kg/m2

DIMENSION DE SUS COMPONENTES

  • Espesor de caras de micro hormigón:                      12 mm.

  • Espesor de poli estireno interno:                               50 mm.

  • Espacio de nervaduras transversales internas:   150 mm.

  • Espesor de nervio ( Macho ) en panel:                    19 mm.

  • Ancho de surco ( Hembra ) en panel:                       20 mm.

  • Profundidad o altura de guía (M/H)                           12 mm

  • Paso de malla hexagonal de impacto:                     15 mm.

  • Ø malla electro soldada en paneles armados.         3 – 5,5 mm.

ESPECIFICACIONES TECNICAS

  • Resistencia a la compresión:                                             400 – 450 Kg/cm2

  • Resistencia a la tracción:                                                      90 – 95   Kg/cm2

  • Sometido a flexión se obtiene valores de 1.175 Kg de carga uniformemente distribuida sobre el panel previo a su rotura

  • Peso específico del Micro Hormigón:                                      2.400  Kg/m3

  • Peso específico del poli estireno:                                             13,00  Kg/m3

  • Peso específico del panel                                                             0,93 Kg/dm3

  • Acero de refuerzo en malla grafilada (ext y losa)                  4.200  Kg/cm2

  • Resistencia media del panel a la compresión:              158 – 176  Kg/cm2

VENTAJAS DEL SISTEMA HORMYPOL

  • Menor tiempo en la ejecución de obra.

  • Reducción del costo de contruscción.

  • Fácil instalación.

  • Estabilidad al paso del tiempo.

  • Peso reducido.

  • Impermeabilidad por su alta densidad.

  • Menor huella de carbono y agua.

  • Menor impacto ambiental

  • Sistema de cortafuegos.

  PROPIEDADES IMPORTANTES

  • Para poder instalar nuestros paneles, puede prescindirse del uso de columnas en obras bajas, y como elementos estructurales en obras altas,  pueden ser instalados en sistemas aporticados de hormigón, acero o madera, pueden complementarse con tabiquería de ladrillo, bloque de hormigón, adobe, tapia, e inclusive madera.

  • El poli estireno EPS es no degradable

  • Posee grandes propiedades termo acústicas

  • El EPS es no toxico, químicamente inerte

  • El EPS es auto extinguible al fuego (se contrae)

  • El poli estireno es resistente al agua salada, jabones, lejías, ácidos diluidos, metanol, etanol, soluciones alcalinas, y se contrae a la acción de ácidos concentrados, disolventes orgánicos, y carburantes.

  • El M° H° de HORMYPOL® por su gran densidad es altamente resistente al ataque de sales, sulfatos y ácidos.

  • Absorción de agua del poli estireno, luego de 28 días de inmersión, 0,5 a 1 tanto por ciento del volumen

PAREDES INTERIORES / EXTERIORES

 DISPOSICION DE LOS PANELES EN LA CONSTRUCCIÓN

HORMYPOL®  lanza al mercado el sistema alternativo para la construcción de paredes exteriores e interiores basados en el armado de todo tipo de tabiquería por medio de paneles de gran dimensión dispuestos de su lado más largo o del más corto procurando que entre ellos provoquen una traba, como si se tratara de una mampostería de bloques o ladrillos de gran tamaño.




























LOSAS PREFABRICADAS DE ENTREPISO

Por su gran resistencia a los esfuerzos de flexión, también se está utilizando los paneles para construir losas de entrepiso ubicándolos directamente sobre una estructura metálica o fundido sobre nervios de hormigón armado.

COLOCACION DE PANELES SOBRE LA ESTRUCTURA

LOSA DE ENTREPISO SOBRE ESTRUCTURA

LOSA Y GRADA ALIVIANADA SOBRE ESTRUCTURA METALICA

LOSA DE PANELES SOBRE PERFILERIA DE HIERRO

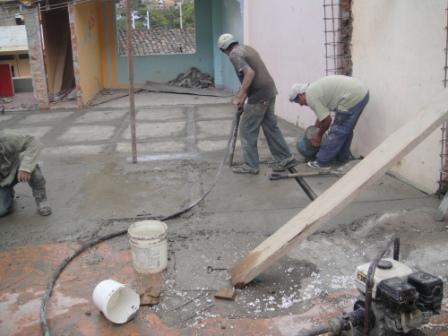

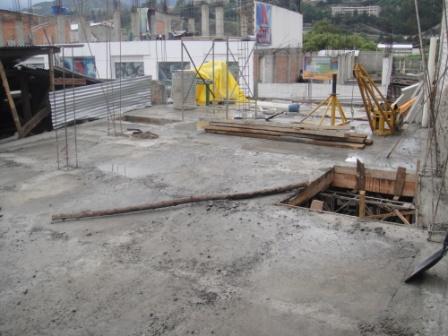

FUNDICION IN SITU DE LOSA NERVADA DE HORMIGON

ACABADO INFERIOR DE LOSA NERVADA



  REQUERIMIENTOS MINIMOS PARA SU INSTALACION

  • Soporte de suelo para una pared de h= 2,6 m  0,25 Kg/cm2
  • Puede acoplarse a cualquier sistema constructivo existente, esto es madera, acero, hormigón, tapia, ladrillo, bloque, adobe, etc.
  • Para su acople a otro sistema solo requiere de binchas o chicotes (bastones) de acero que pueden estar fundidos, soldados, empernados, clavados, atornillados, etc., solamente que el diámetro del chicote (bastón) deberá ser por lo menos de 10 mm, por disponerse de uno solo al centro de la pared (1,30 m de altura).

Para alojar sistemas eléctricos o sanitarios se requiere de un amolador con disco de diamante, de manera que se realice un corte del ancho del elemento a alojar, se retira tanto el M° H° como el poli estireno, se aloja la pieza y se resana con mortero.

Cuando el sistema HORMYPOL® esté trabajando como elemento de soporte, se recomienda no alterar de manera significativa los paneles para alojar las piezas mencionadas en el párrafo anterior.

Al no requerir de ningún sistema de dinteles, con HORMYPOL® las ventanas o boquetes que se pueden realizar en una pared, pueden tener cualquier forma, esto es un pez, ave, o lo que la imaginación nos guíe.

Para fijar el marco de una puerta o una ventana al sistema, tenemos dos alternativas muy efectivas, la primera se trata de una perforación perpendicular a la pared a unos 4 cm. de distancia del filo, en la que se colocará un tramo de varilla de 6 - 12 mm. y con un gancho de L = 60 – 100 mm. y 4 mm diámetro (gancho para sujetar cubiertas de fifro cemento), con el que aseguramos el marco de puerta, ventana o cualquier elemento, y la otra consistente en adherir cualquier elemento a los paneles utilizando un elastomérico o espuma de poliuretano, que existen en el mercado bajo marca registrada en presentaciones muy variadas de calidad como de volumen.

Para fijar una correa de cubierta, primero extraemos el espacio que alojará la sección completa de esta como se muestra en las tres fotos inferiores , y procedemos como en el párrafo anterior.

El sistema de protecciones o ventanas de hierro, además del sistema del párrafo anterior, tienen la posibilidad de ser soldadas a las varillas que forman la malla electro soldada que mantienen las paredes exteriores.

Para ubicar un cuadro, aplique, TV, mueble, o cualquier elemento pesado en nuestra pared, solo se requerirá de un tornillo de tumbado, un taco fisher y tornillo o el sistema de adhesivos estructurales existentes en presentaciones variadas en el mercado.

Para instalar el panel sobre el contrapiso, es suficiente hacerlo con un mortero simple, pero cuando se quiere hacerlo entre paneles o el panel a un elemento al que empata como una columna u otra pared, se debe utilizar un mortero aditivado (tipo binda en “SIKA”) de manera que no pierda su manejabilidad durante la instalación de todos los paneles que conforman una pared.
